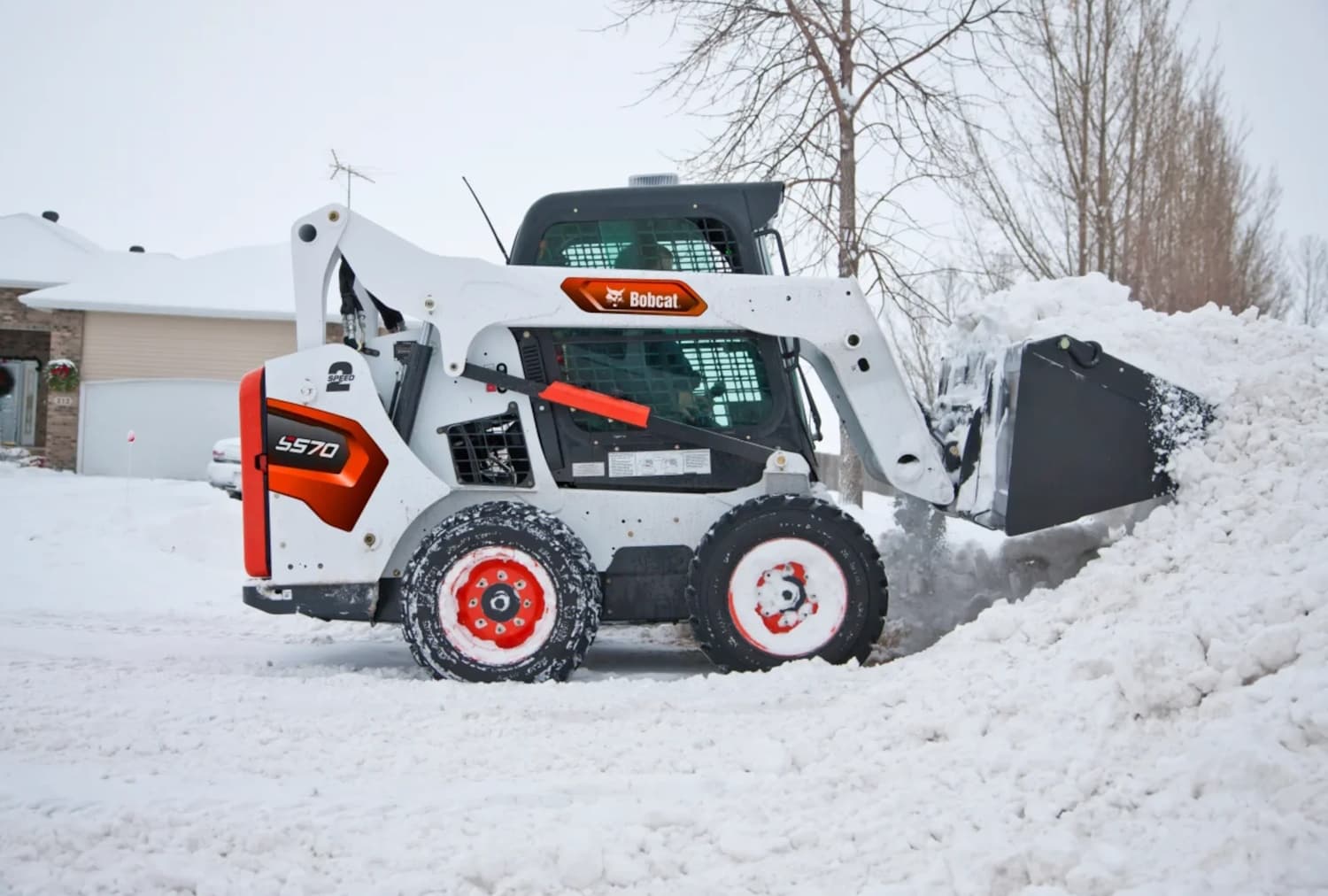

Професійний ремонт ковшів екскаваторів та навантажувачів Bobcat

Ківш - це основний робочий орган спецтехніки, який витримує колосальні навантаження: удари об ґрунт, абразивне зношування, постійне тертя. Коли з'являються тріщини, зношуються зуби чи вуха, машина простоює – а це прямі збитки. Своєчасний ремонт повертає ковшу працездатність за 40–60% від ціни нового, мінімізує простої та продовжує ресурс усієї техніки. У цій статті розберемо види пошкоджень, технології відновлення, критерії вибору між ремонтом та заміною – з опорою на стандарти AWS D1.1, ISO 15614 та практичний досвід.

Коли ремонт ковша вигідніший за покупку нового? Короткий аналіз

Ремонт доцільний, якщо: вартість робіт не перевищує 40–60% ціни нового ковша, залишковий ресурс після відновлення становитиме мінімум 60–80% від нового, відсутні критичні втомні пошкодження корпусу (множинні тріщини в зонах зварних швів).

Коли вибирати новий ківш:

Заміна потрібно понад 75% комплектуючих - то в такому разі дешевше купити новий. Для будівельних ковшів об'ємом до 4 м³ купівля нового часто вигідніша через низьку ринкову ціну. Робота передбачає екстремальні умови (скельна порода, постійні ударні навантаження), а корпус уже має втомні деформації.

Коли ремонт - найкраще рішення:

Для ковшів кар'єрних екскаваторів відновлення знижує витрати металу та простої техніки. Знос локальний: зуби, ніж, вуха, днище - все це можна відновити наплавленням, розточуванням, заміною елементів. Є можливість посилити конструкцію під конкретні умови (додати футерування Hardox, міжзуб'євий захист).

Тип робіт впливає рішення. Скельні породи та абразивні матеріали (щебінь, пісок) прискорюють знос ножів та днища. У таких умовах після ремонту варто одразу посилити зони контакту зносостійкими наплавками – це продовжує міжремонтний інтервал на 50–70%.

Основні види пошкоджень та зносу ковшів

Ківш екскаватора або навантажувача зазнає п'яти основних типів пошкоджень - кожен з них знижує продуктивність і створює ризик відмови обладнання.

Зношування та поломка зубів і коронок

Зуби - це перша лінія контакту з ґрунтом. Абразивні частинки (пісок, щебінь) та удари про тверді включення стирають та деформують ріжучу кромку. Коли зуби тупляться або ламаються, знижується здатність ковша, що проникає, зростає навантаження на гідравліку, збільшується витрата палива. При критичному зносі копання стає неможливим.

Тріщини в корпусі та зварних швах

Тріщини виникають при ударних навантаженнях про твердий або промерзлий ґрунт. Внутрішні та зовнішні розриви металу ведуть до втрати герметичності, неможливості утримання матеріалу та ризику повного руйнування корпусу. Втома металу накопичується згодом, особливо у зонах зварних з'єднань.

Деформація геометрії

Вм'ятини, вигини, втрата об'єму та кута атаки внаслідок перевантажень та неправильного режиму роботи. Деформація днища порушує геометрію, може спричинити руйнування зварних швів металоконструкції екскаватора. Бічний зсув стінок знижує ефективність копання і збільшує навантаження на гідросистему.

Стирання ріжучої кромки (ножа)

Ніж ковша - перший елемент, що приймає абразивне зношування. Витончення кромки призводить до падіння продуктивності, зростання витрати палива, збільшення часу циклу. У запущених випадках ніж стирається до корпусу ковша, що потребує складного ремонту.

Зношування боковин і днища

Стирання бічних стінок і днища відбувається при роботі з абразивними матеріалами. Витончення металу веде до пробоїв, зниження обсягу ковша, ризику руйнування. Захисні футерувальні пластини допомагають, але згодом і вони зношуються.

Овальність отворів та зношування вушок

Провушини (стикувальні елементи) з'єднують ківш з рукояттю. Зношування та еліпсність отворів викликають люфт, перекіс, критичні напруження в точці кріплення. Це прискорює зношування пальців і втулок, створює ризик відриву ковша при навантаженні.

Знос адаптерів та бокорізів

Адаптери - перехідники між ковшем та зубами. Їх зношування призводить до втрати фіксації коронок, підвищеної вібрації, ризику вильоту зуба. Бокорізи (бічний захист) захищають щіки ковша від абразиву - їх знос відкриває доступ до основного корпусу.

Причини поломок: неправильна експлуатація та природне зношування

Поломки ковшів поділяються на дві категорії: помилки при експлуатації та природне зношування.

Експлуатаційні помилки. Перевантаження та ривки. Перевищення розрахункового навантаження ламає зуби, деформує зварні шви, руйнує крайку. Ударне навантаження від високої швидкості руху стріли відколює зуби, створює тріщини в корпусі.

Неправильний кут атаки. Копання під гострим кутом або «в лоб» збільшує опір, перевантажує гідравліку, прискорює зношування зубів і ножа.

Робота з тупими зубами. Зношені зубці знижують ефективність копання, змушують оператора тиснути сильніше, що веде до деформації корпусу та перегріву гідравліки.

Вибір невідповідного ковша. Використання універсального ковша на скельній породі або планувального ковша для навантаження щебеню - прямий шлях до швидкого зносу та поломок.

Природний знос: Будівельні суміші стирають днище, боковини, ніж, зуби. Абразивні частинки потрапляють у зазори між адаптерами та коронками, прискорюючи зношування посадочних місць.

Циклічні ударні навантаження. Навіть при правильній експлуатації кожен цикл копання створює ударне навантаження. Втома металу накопичується, призводить до мікротріщин, які з часом розростаються.

Корозія. Волога, хімічно активні ґрунти, відсутність захисного покриття ведуть до внутрішньої корозії зварних швів та корпусу.

Термоцикли. Робота в мороз і спеку викликає розширення або стиснення металу, що посилює втомні процеси.

Заміна елементів: ножі, бокорізи, захисні п'яти

Коли знос елемента перевищує 60–70%, відновлення наплавлення недоцільно * простіше і надійніше замінити деталь.

Особливості ремонту ковшів для різної техніки

Ковші екскаваторів та фронтальних навантажувачів працюють у різних умовах - відповідно, підходи до ремонту відрізняються.

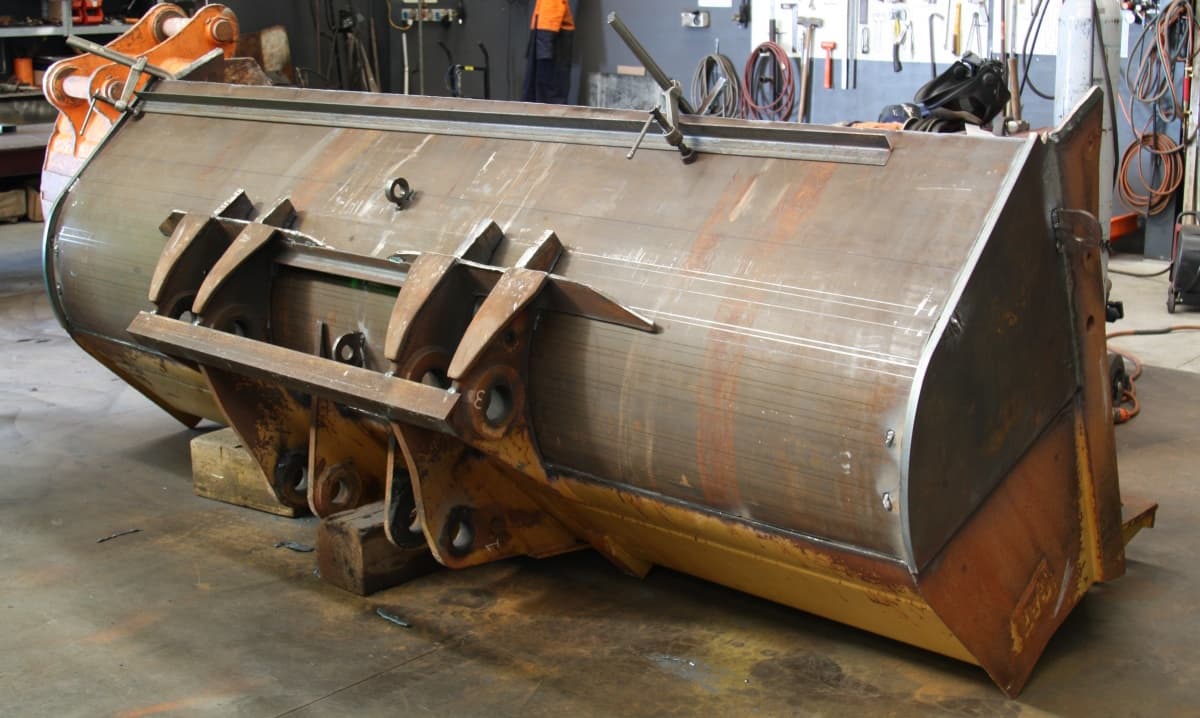

Особливості ремонту ковшів екскаваторів

Ударні навантаження. Екскаватори працюють з копанням на зуб, що створює високі ударні навантаження. Посилення конструкції - пріоритет для скельних та траншейних ковшів.

Геометрія ріжучої кромки. Кут атаки та гострота зубів критичні для продуктивності. Відновлення геометрії ножа та зубів є обов'язковою частиною ремонту.

Посилення під скельні ґрунти. Сталь товщиною 25-30 мм на днищі та боковинах, ребра жорсткості, бічні пластини. Це зберігає геометрію ковша та продовжує міжремонтний інтервал.

Захист бокорізів та дна. Накладки-бокорізи з НВ400, надзносостійкі пластини 20–50 мм (500–600 HB) на боках та днищі.

Точне позиціонування зубів. Кожен зуб має стояти під правильним кутом - інакше навантаження розподіляється нерівномірно, прискорюється зношування.

Типи ковшів та зони посилення:

Скельний ківш: максимальне посилення днища та боковин, короткі посилені зуби, наплавлення вольфрамовими карбідами.

Траншейний ківш: фокус на ріжучу кромку та зубці, мінімальна ширина для точного копання.

Планувальний ківш: широка ріжуча кромка, акцент на геометрію ножа та рівномірність його зносу.

Специфіка ремонту ковша фронтального навантажувача

Абразивний знос. Навантажувачі працюють з сипучими матеріалами (пісок, щебінь, будівельні суміші), які інтенсивно стирають днище та ніж. Заміна ножа – регулярна операція.

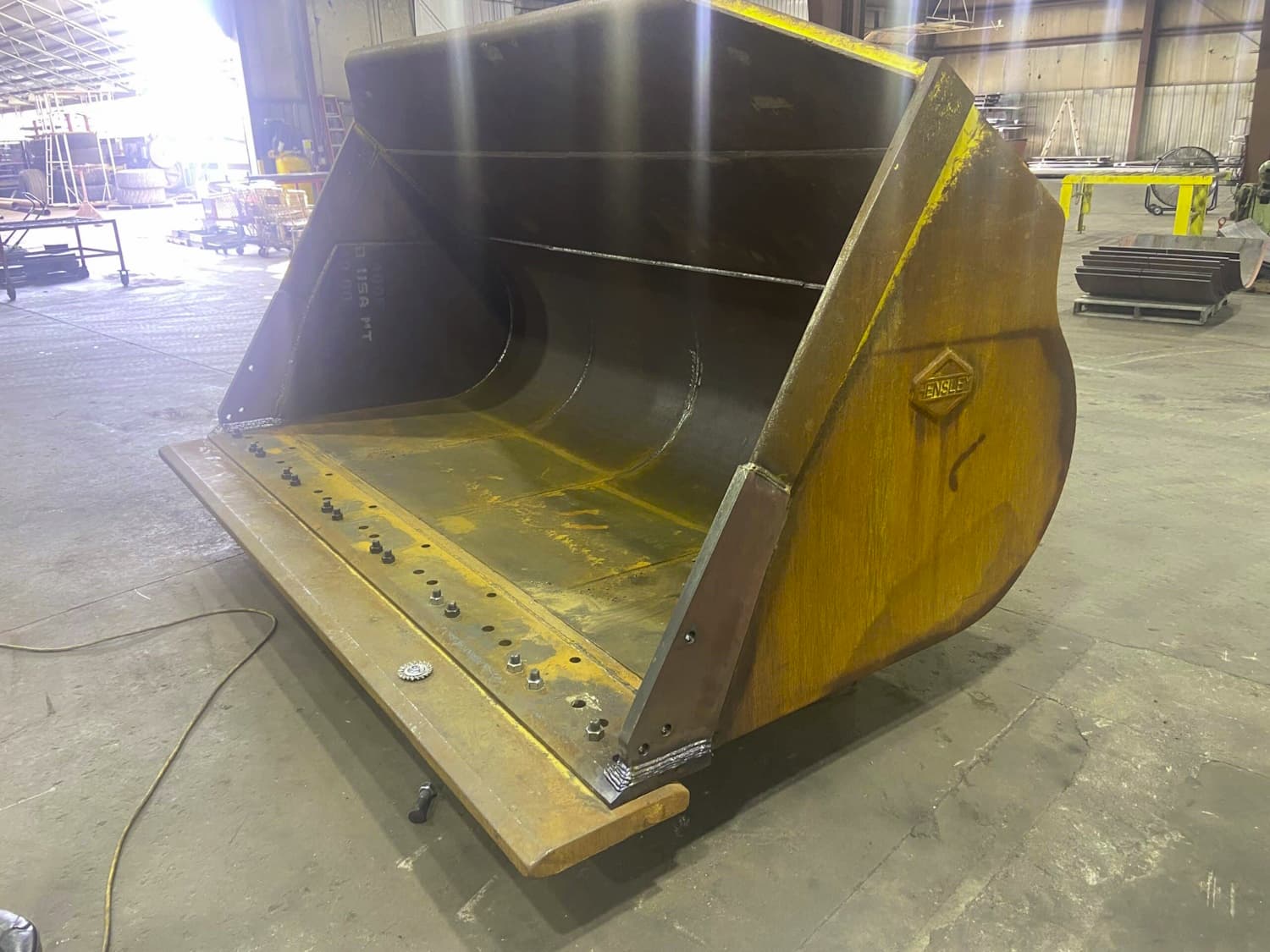

Швидке зношування ножа. Ніж фронтального навантажувача піддається постійному ковзанню по поверхні. Змінні болтові ножі з Hardox 500 – оптимальне рішення.

Наплавлення кромки. Альтернатива заміні ножа - наплавлення ріжучої кромки зносостійкими сплавами. Це продовжує ресурс, але потребує кваліфікованого зварювальника.

Ремонт щелепних ковшів. Щелепні ковші (з механізмом замикання) вимагають додаткової уваги до гідравліки та рухомих частин. Ремонт включає відновлення внутрішньої частини щелепи та механізмів замикання.

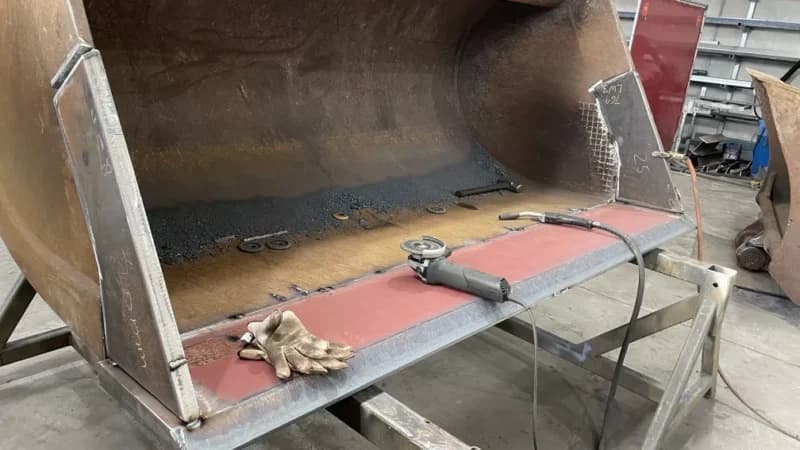

Процес заміни ножа (приклад реальних робіт):

Відновлення отворів під болти рівною лінією (7 рядів). Відбиває зношену крайку корпусу ковша. Прикладання та прикручування накладного ножа з Hardox 500 болтовим способом.

Типова таблиця робіт:

Технологія та етапи ремонту ковша спецтехніки

Професійний ремонт - це чітка послідовність дій, кожен етап якої критичний для кінцевого результату.

Етап 1: Діагностика та дефектування

Візуальний огляд: тріщини в стінках, зношування зубів і ножа, овальність вушок, деформації корпусу. Виміри: діаметр отворів вушок, товщина стінок (мінімально допустима – за специфікацією виробника), довжина тріщин. Неруйнівний контроль (НК): ультразвуковий (УЗК), капілярний (PT), візуальний (VT). Погодження кошторису із замовником: обсяг робіт, матеріали, терміни, вартість.

Етап 2: Демонтаж та підготовка

Зняття вузлів та деталей на ремонтному майданчику. Очищення: миття та обдування від бруду, олії, оксидів. Обробка тріщин: V-/U-подібна обробка кромок, свердління отворів на кінцях тріщин.

Етап 3: Зварювальні роботи та наплавлення

Попередній підігрів зони зварювання (для Hardox/Quard – обов'язково). Заварювання тріщин багатопрохідним зварюванням короткими швами від центру назовні. Наплавлення зносостійких матеріалів на кромки, днище, вуха (хромові/вольфрамові карбіди, буферні шари).

Етап 4: Відновлення та заміна елементів

Відновлення/заміна ножів, зубів, адаптерів, бокорізів. Розточування вушок мобільним верстатом, наплавлення, чистова розточування до номіналу. Запресування/заміна втулок, підбір пальців.

Етап 5: Посилення конструкції

Футерівка днища та боковин листами Hardox 400/450/500. Встановлення захисних елементів: п'яти, міжзуб'євий захист, ребра жорсткості.

Етап 6: Фінальна обробка та контроль якості

Механічна обробка: фрезерування, шліфування наплавлених зон. Контроль якості: VT (візуальний), PT (капілярний), UT (ультразвуковий) швів. Перевірка геометрії: виміри отворів, люфтів, співвісності. Фарбування (опціонально). Видача звіту: протокол дефектування, фото «до/після», акт виконаних робіт, гарантійний талон.

Етап 7: Тестування під навантаженням

Перевірка відремонтованого ковша під робочими навантаженнями: пробна робота 15–30 хвилин, контроль температури швів, перевірка люфтів та співвісності під навантаженням. Це дозволяє виявити можливі залишкові дефекти до повернення техніки на повноцінну експлуатацію.

Висновки:

Грамотний, технологічно правильний ремонт ковша - це не тимчасова міра, а ефективний інструмент зниження витрат, продовження ресурсу техніки та підвищення надійності роботи обладнання, за умови професійної діагностики, якісних матеріалів та дотримання технологій.

Усі рекомендації в статті носять інформаційний характер. Перед виконанням робіт ознайомтеся з офіційними посібниками виробника. У разі сумнівів - зверніться до фахівців.

Автор: Микола Зікранець - засновник і керівник компанії "Бобкет Сервіс", експерт зі спецтехніки Bobcat з 20-річним досвідом.
